PRECITEC Nanoform 700 Ultra

Ultraprecisie diamantdraaibank voor de vervaardiging van precisie-optiek

Technische Specificaties

Maximale diameter: 700 mm

Maximale spindelbelasting: 100 kg

Ultraprecieze hydrostatische geleidingen en luchtgelagerde spindel

(rechte lijn afwijking minder dan 100 nm over volledige verplaatsing in X en Z; spindeluitloop minder dan 20 nm)

Verplaatsing:

X = 350 mm

Z = 350 mm

Metrologie op de machine voor 2D- en 3D-metingen

(luchtgelagerde LVDT-sonde, resolutie: 10 nm)

Temperatuurstabiliteit: ±0,01 °C

Bewerkbare materialen: alle non-ferro metalen, infraroodkristallen, polymeren

Aanvullende Technieken

Slow Tool Servo (voor grote vrije-vorm optiek)

Fast Tool Servo (voor vrije-vorm optiek en microstructuren)

Hogesnelheidsfrezen (max. 80.000 rpm)

Prestaties

Vormfout:

Oppervlakteruwheid:

(Afhankelijk van ontwerp, afmetingen, materiaalkeuze, enz.)

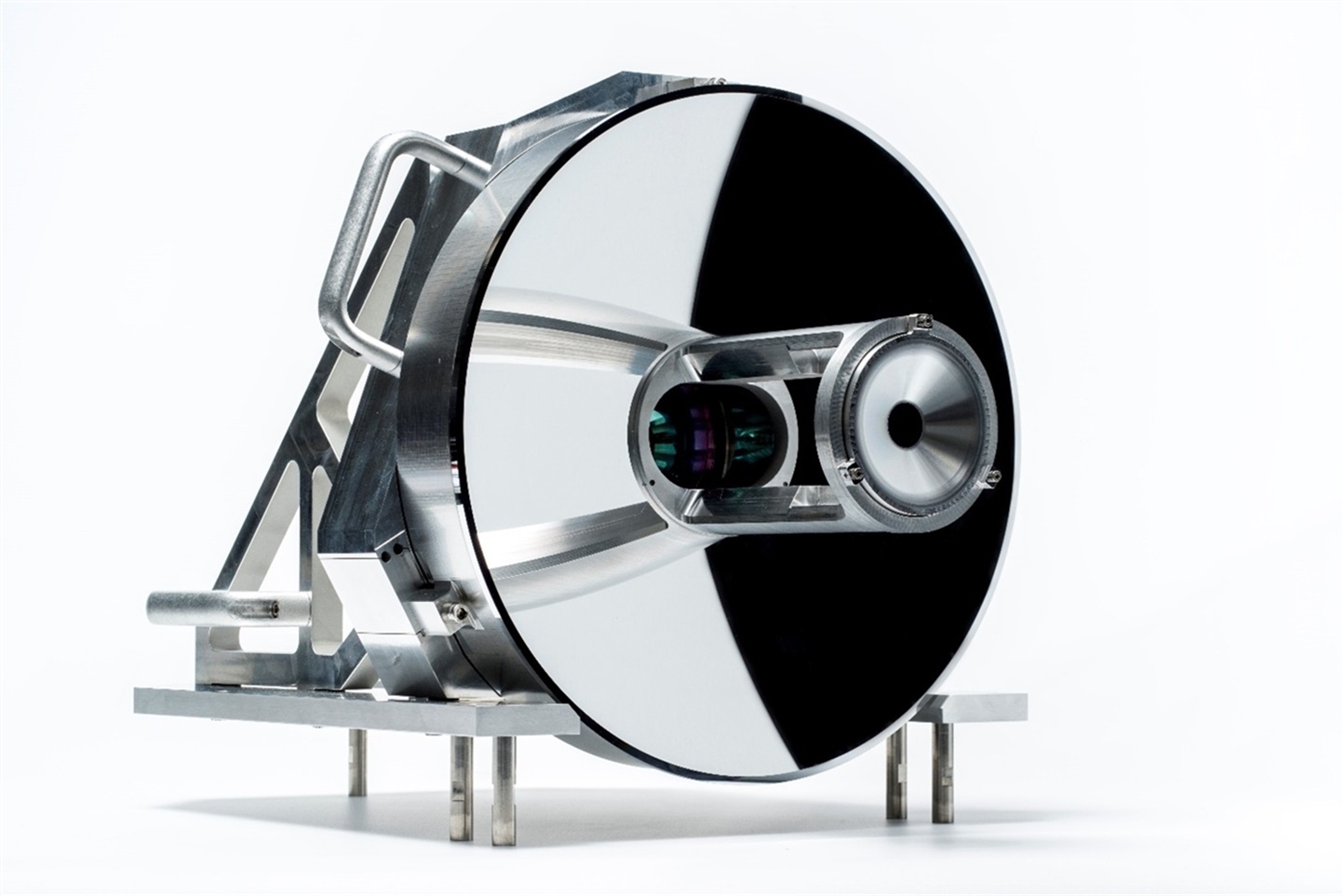

Precision optics and mechanical components.

Optical surfaces: Flats, spheres, aspheres, freeform surfaces, microstructures.

Mechanical reference surfaces.
