High Temperature and Salinity (HTS) Flow Loop

Wat is de HTS Flow Loop?

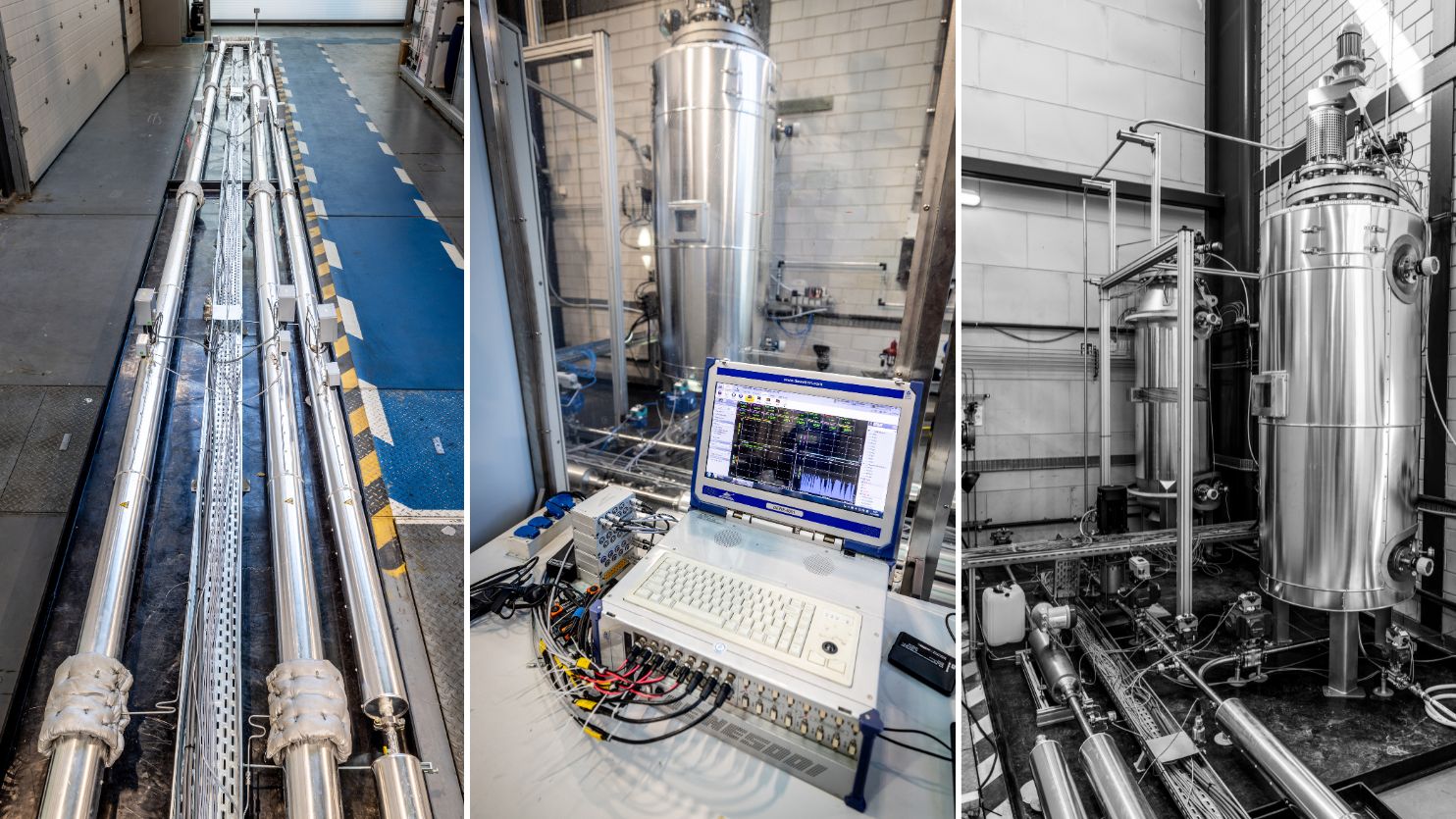

De HTS Flow Loop is een geavanceerde testfaciliteit, ontwikkeld door TNO ter ondersteuning van onderzoek en ontwikkeling in de geothermie- en warmtenetsector. De installatie is ontworpen met flexibiliteit en kostenefficiëntie als uitgangspunt en maakt het mogelijk om vloeistofsystemen met hoge temperatuur en hoge zoutconcentratie onder gecontroleerde omstandigheden uitgebreid te testen.

Dankzij corrosiebestendige materialen, nauwkeurige meetinstrumenten en aanpasbare configuraties biedt de HTS Flow Loop een robuust platform voor experimenten die de zwaarste operationele omstandigheden nabootsen.

Wat kun je ermee testen?

De HTS Flow Loop ondersteunt een breed scala aan experimenten en prestatie-evaluaties, waaronder:

• Analyse van kalkaanslag op nieuwe buismaterialen en warmtewisselaars
• Het testen van ontkalkingsmiddelen
• Onderzoek naar corrosiegedrag van materialen onder geothermische omstandigheden
• Het bestuderen van de efficiëntie van filters
• Het testen van drag reduction agents (DRA’s) voor het verminderen van de stromingsweerstand in een buis, inclusief thermisch en stromingsgedrag
• Prestatie-evaluatie van componenten voor warmtenetten (zoals warmtewisselaars, pompen, kleppen)
• Onderzoek naar terugwinning van mineralen uit pekeloplossingen

Technische specificaties

Een overzicht van de belangrijkste technische kenmerken van de HTS Flow Loop:

• Materialen: Hastelloy, Titanium, Duplex & Mo-Staal
• Temperatuurbereik: 10–90 °C in de drukvaten, tot 115 °C in de leidingen
• Debiet: –20 tot 20 m³/h
• Drukbereik: 0 tot 10 barg
• Zoutgehalte: Tot verzadiging; ondersteunt diverse samenstellingen (Na, Ca, Pb & Cl)
• Drukvat 1: 1 m³, thermisch geïsoleerd, verwarmd, roerwerk voor pekelbereiding
• Drukvat 2: 1 m³, persluchtuitstroom voor regeling van de downstream-grens
• Pomp: Centrifugaal, 0–20 m³/h
• Testloop: 1” & 2” geïsoleerde leidingen, verwarmd, secties van 5 meter
• Instrumentatie: pH, temperatuur, debiet, druk, drukverschil, niveaumeting, monsternamepunten
• Besturingssysteem: Voorgeprogrammeerde sequenties met ingebouwde veiligheidsprotocollen

Samenwerken met TNO

TNO werkt graag samen met industriële partners, kennisinstellingen en overheden. Of je nu nieuwe materialen ontwikkelt, systeemprestaties optimaliseert of werkt aan toekomstig energiebeleid: de HTS Flow Loop biedt de ideale omgeving om ideeën om te zetten in bewezen oplossingen.

We denken graag met je mee — bespreek je uitdagingen met ons en start een onderzoeksproject op het gebied van geothermie of warmtenetten. Samen met de HTS Loop staan we klaar om jouw vraagstukken aan te pakken.
