QITT: Versnelling van de validatie en karakterisering van quantumhardware

Thema:: Quantumtechnologie; Semicon en quantum

Het versnellen van innovaties in quantumtechnologieën vereist dat alle actieve spelers, inclusief mkb’s en start-ups, hun concepten testen en valideren. Sinds de opening in 2020 staat TNO’s Quantum Information Technology Test (QITT) faciliteit ter beschikking om de engineeringscyclus te versnellen en quantumtechnologieën naar hun volledige potentieel te brengen. Deze robuuste testinfrastructuur ondersteunt partners bij het ontwikkelen van hun concept tot een ‘minimum viable product’.

QITT is een open testfaciliteit die voldoet aan de specifieke marktvraag naar een onafhankelijke, vertrouwelijke en propriëtaire testomgeving. Het stelt de Nederlandse en Europese industrie in staat om de engineeringscyclus van quantumtechnologieën te versnellen. De faciliteit kan diverse quantumapparaten accommoderen en kan worden gebruikt om cryogene chips, quantumprocessors, cryogene elektronische componenten, besturingselektronica en softwareoplossingen te karakteriseren en te valideren. Alle bedrijven die aan deze technologieën werken, worden aangemoedigd om contact op te nemen.

Sinds de opening in 2020 breidt QITT zich voortdurend uit, waarbij een deel van de nieuwe faciliteiten wordt ondergebracht in House of Quantum in Delft.

Open toegankelijke testfaciliteit

Voor het eerst in Europa kunnen zowel kleine als grote bedrijven hun quantumapparaten en -componenten laten testen binnen een full stack systeemimplementatie bij QITT. De faciliteiten zijn ontworpen voor metingen aan spinqubits, supergeleidende transmonqubits en TWPA testen. Daarnaast kan QITT cryogene en niet cryogene apparatuur, software en meer accommoderen. Dankzij de modulaire architectuur van elk systeem kan onze testinfrastructuur subsystemen binnen de volledige quantumcomputingstack benchmarken.

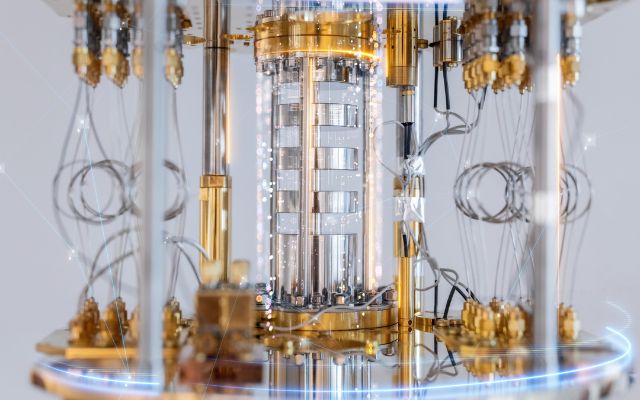

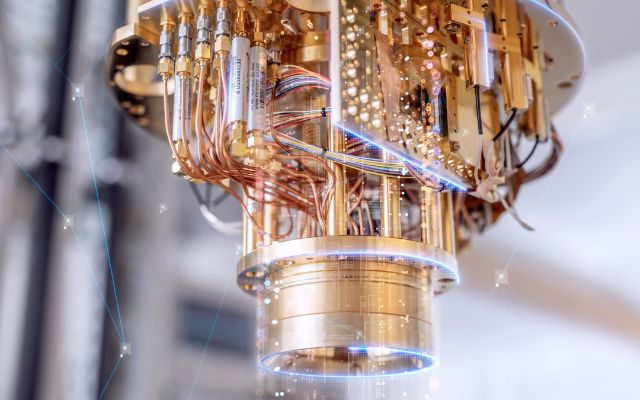

QITT beschikt over meerdere verdunningskoelkasten (dilution refrigerators) en alle benodigde elektronica voor het controleren en karakteriseren van de quantumapparaten die onze klanten willen testen.

Enkele van onze mogelijkheden zijn

Laagruis elektronica voor DC metingen
Radiofrequent reflectometriecircuit van 0–1 GHz
Microgolftransmissiecircuit van 4–8 GHz
Spectrumanalysator en scalar netwerkanalysator tot 12 GHz
FPGA gebaseerde besturingselektronica voor qubitmeting en -controle

Beschikbare cryostaten

BF LD400 (Selene)
BF LD400 met snelle sample exchange (QTpi)
1K dry ICE Oxford systeem (Helios)
Lakeshore CRX 4K cryogene probestation (Boreas)
Probestation op kamertemperatuur (Notos)

Technologieën waarvoor wij testdiensten bieden

Parametrische versterkers
Cryogene halfgeleiderversterkers
Supergeleidende qubits
Spinqubits
Laagruisversterkers
Cryogene DC en RF apparatuur
Topologische materialen

Gebieden waarin QITT experts samenwerken met gebruikers

Ontwerp van quantumapparaten
Fabricage van quantumapparaten
Metingen aan quantumapparaten
Simulaties van quantumapparaten
Integratie van quantumsystemen

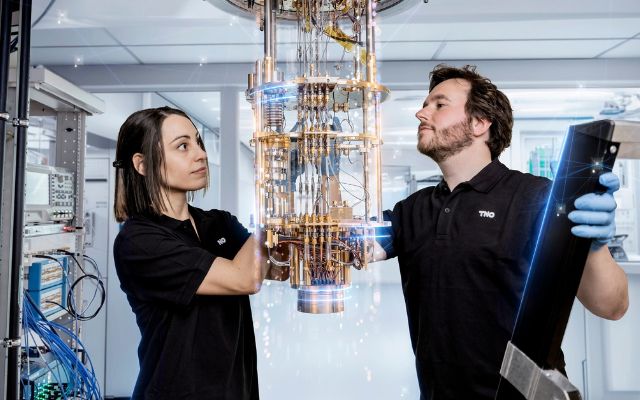

Selene is een state of the art cryogene testopstelling voor karakterisatie van quantumapparaten in het temperatuurbereik van 10 mK tot 1 K. Gebouwd rond een Bluefors LD400 cryostaat, biedt Selene ongeëvenaarde flexibiliteit, precisie en modulariteit, ideaal voor experimenten met spinqubits, supergeleidende circuits en verwante quantumtechnologieën.

Ultra laagtemperatuuromgeving

Base temperature tot 10 mK
Optionele mu metalen afscherming of een 2T magneet

Uitgebreide bedrading & signaalinfrastructuur

32 coaxlijnen
8 DC looms (192 lijnen totaal)
Gespecialiseerde lijnen voor reflectometrie, microgolftransmissie en ruisinjectie

Modulaire mixing chamberplaat

Zes standaard montagepunten
Beschikbare modules:
- Hoog- en laagweerstands DC filters
- Reflectometrie en microgolfuitlezing
- Cryogene schakelmatrix voor multi device testing
- Custom modules op aanvraag

Precisie sample montage

Verguld koperen montage voor optimale thermische koppeling
Compatibel met solenoïden en mu metalen magnetische shielding

Elektronische infrastructuur

Quantum Machines OPX+ en Octave
QDAC II en SPI rack
Vector Network Analyzer (R&S ZNB 20) tot 20 GHz
Laagruis cryogene en kamertemperatuurversterkers

Software & controle

Windows met QCoDeS of eigen tooling
Optionele versleutelde data containers (VeraCrypt)
Ondersteuning door TNO experts

Helios is een krachtig en flexibel cryogeen testbed voor quantumapparaatkarakterisatie in het temperatuurbereik van 0,72 K tot 20 K, gebouwd rond het ICE Oxford DRY ICE 1K systeem. Het biedt een grote sample ruimte, hoog koelvermogen en een modulair ontwerp.

Temperatuur & koelvermogen

Continu 1.0 K bij 300 mW
0.72 K in single shot modus

Signaaltoegang & bekabeling

8 coaxlijnen voor RF/microwave
Reflectometrie (1–4000 MHz, TBD)
S parameter metingen (4–8 GHz)
2 superconducting lines
4 DC looms (96 lijnen)
RF switch uitbreidingen

Modulaire mixing chamberplaat

DC filters
Reflectometrie met cryogene HEMT
Cryogene RF schakelmatrix
Custom modules

Sample montage & afscherming

Cu OFE onderdelen
Compatibel met mu metalen shielding

Elektronica

SPI rack met DAC’s en current sources
Keysight 34460A multimeter
R&S ZNB 20 VNA
Qblox QRM & QCM modules

Software & controle

Windows of QCoDeS
Optionele versleutelde opslag
TNO ondersteuning beschikbaar

QTpi is een geavanceerd cryogeen platform voor snelle, nauwkeurige testen van quantumapparaten tot 20 mK, gebouwd rond een Bluefors LD400 met geautomatiseerd Fast Sample Exchange systeem.

Cryogene prestaties

Base temperature 20 mK
Minder dan 7 uur cooldown

Fast Sample Exchange

Bottom loading, computergestuurd
Tweede puck voor snelle wissels

Bekabeling & signalen

32 coaxlijnen
8 DC looms (192 lijnen)
Alle lijnen toegankelijk via SMA connectoren

Modulaire modules

DC filters
Reflectometrie + cryogene HEMT
Microwave readout (4–8 GHz)

Elektronica

Qblox Cluster
R&S SGS100A RF bron
R&S ZNB 20 VNA
R&S FSV3000 spectrum analyzer

Software

Windows of QCoDeS
Optionele versleutelde opslag
Ondersteuning door TNO beschikbaar

Boreas is een high performance cryogene probestation ontworpen voor nauwkeurige elektrische en optische metingen over een breed temperatuurbereik, gebouwd rond het Lake Shore CRX 4K platform.

Temperatuurbereik

Base: 4.5 K (met 2 armen)
Regelbaar van 5 K tot 350 K
Stabiliteit: ±10 mK (10–250 K), ±20 mK (251–350 K), ±50 mK onder 10 K
Cryocooler: SHI RDK 408D2 met 1 W koelvermogen bij 4.2 K

Flexibele probe configuraties

Tot 6 verwisselbare armen:
- DC armen (Triax)
- RF armen (tot 40 GHz)
- Optische armen (IR/VIS & UV/VIS)
- Custom multi probe wedges

Meetapparatuur

Lake Shore Model 81
Keysight B1500 Parameter Analyzer
Keysight E4980A LCR meter
Optionele VNA

Aanpasbare sample houders

Standaard koper of geïsoleerde plaat
Volledig geïsoleerde of custom ontwerpen op aanvraag
Ondersteuning voor DC biasing

Geavanceerde temperatuurregeling

Dubbele Lake Shore Model 336 controllers
Cernox sensoren voor nauwkeurige thermische terugkoppeling

Beperk de risico's van uw quantumtechnologie

De faciliteit is een duidelijke uitwerking van TNO’s missie: we zetten kennis en expertise in om de industrie te helpen producten en diensten te valideren en hun concurrentiekracht te versterken.

QITT is ontworpen om barrières in de engineeringscyclus te verlagen en om essentiële testtechnologie toegankelijk en betaalbaar te maken, ook voor kleinere of beginnende spelers in de sector. Als onafhankelijke onderzoeksorganisatie verwacht TNO geen IP rechten op innovaties die bij QITT worden getest.

Het doel van de faciliteit is om de gehele industrie vooruit te helpen en innovatie te versnellen. Hoe volwassener componenten worden, hoe beter voor het volledige quantum ecosysteem.

Kortom: QITT kan quantumtechnologie innovaties testen, meten en valideren die plaatsvinden in Nederland of Europa. Wilt u uw quantumapparaat testen of valideren, of meer informatie ontvangen? Neem dan vandaag nog contact op met QITT.
